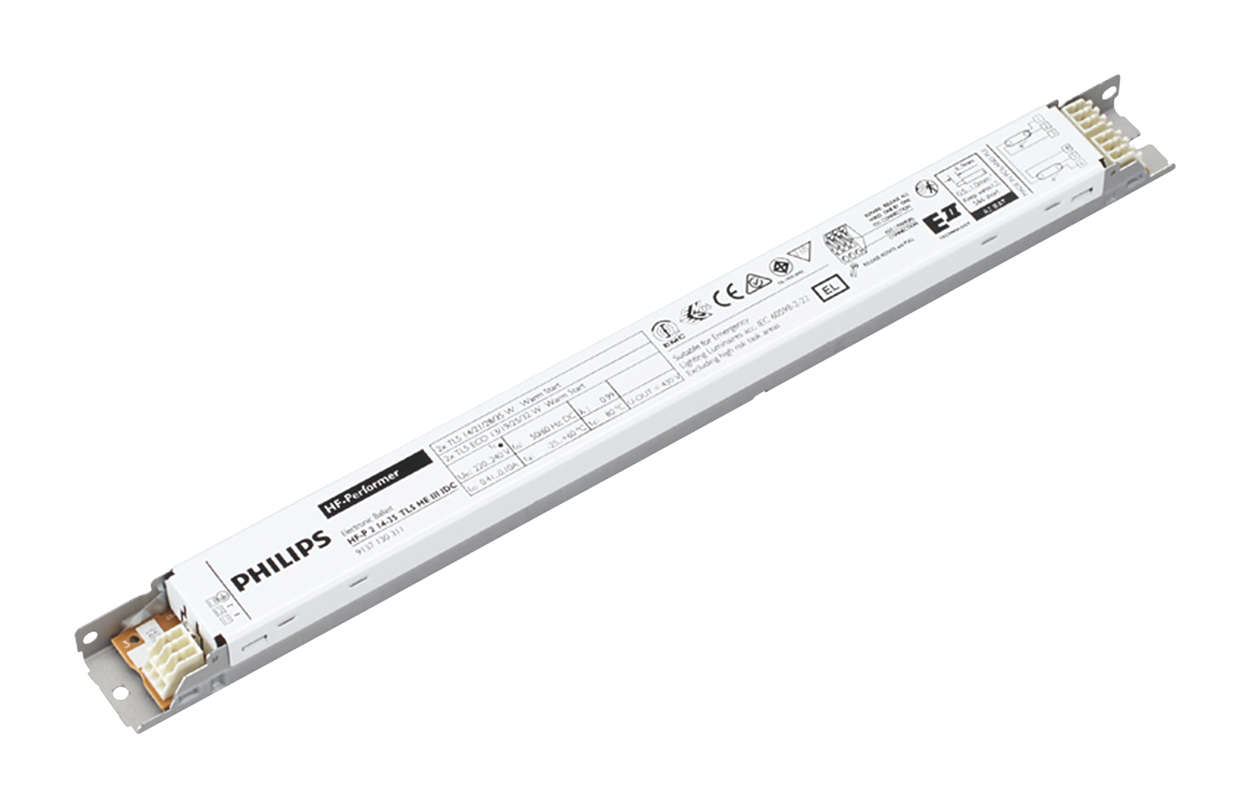

Philips HF-P 2 14-35 TL5 HE III 220-240V 50/60Hz

Műszaki adatok

Általános információk

alkalmazás kód	III
típusú végrehajtási	IDC
lámpa	TL5 HE
lámpák száma	2 db / egység

Napirendi MCB (16A B típus) (nom.)	28
Automatikus újraindítás	igen

Elektromos adatok

bemenet	220-240 V
bemeneti frekvencia	50-60 Hz
Működési frekvencia (nom.)	45 kHz
Ontsteekmethode	késleltetett indítás
Csúcstényező (max.)	1.7
Power Factor 100% -os terhelés mellett (nom.)	0,99
Gyújtás idő (max.)	0,9 s
Funkcionális feszültség tartomány (AC)	-8% - 6% +
Biztonságos feszültség tartomány (AC)	-10% - + 10%

Szivárgó áram (nom.)	0,5 mA
Időtartam bekapcsolási áram	00:25 ms
Állandó teljesítmény eltérése	-2% / + 2%
VSA faktor (nom.)	1
Tőkeveszteségek (nom.)	2-5,5 W
Rámpa csúcsáram (max.)	24 A

Vezeték

Csatlakozó típusa bemenetek	WAGO 251 univerzális csatlakozó [Alkalmas mind az automatikus huzalozás (ALF és ADS) és a kézi kábelezés]
Kábel kapacitás kimeneti vezetékeket egymással (nom.)	200 pF
Csatlakozó típusa Kimeneti csatlakozók	WAGO 251 univerzális csatlakozó [Alkalmas mind az automatikus huzalozás (ALF és ADS) és a kézi kábelezés]

Kábel hossza élő vezetékek	0,75 m
Csíkhosszúság huzal	8,0-9,0 mm
Kettős lámpatest Master / Slave	Nem alkalmazható [Master / slave üzemmód nem alkalmazható]
átmérő bemenet	0:50-01:00 mm²
szakasz kiadási	0:50-01:00 mm²
Kábel kapacitás kimeneti vezetékek / Föld (nom.)	200 pF

A rendszer szolgáltatásai

Meghatározott VSA / lámpa teljesítmény	14-35 W
Mivel lámpa teljesítmény TL5 HE	14/35 W
A rendszer bekapcsolás TL5 HE	36,8 / 75,6 W

Lámpa Bekapcsolás TL5 HE	28,0 / 70,0 W
Teljesítmény veszteség TL5 HE	2.8 / 5.6 W

Hőmérséklet

T-környezetben (max.)	60 ° C-on
T-terület (min.)	-25 ° C
T-tároló (max.)	80 ° C-on
T-tároló (min.)	-40 ° C
T-élettartam ház (nom.)	80 ° C-on

T-case maximum (max.)	80 ° C-on
T-gyújtású (max.)	60 ° C-on
T-gyulladásos (min.)	-25 ° C

Mechanika és ház

ház	L360x30x22

Üzemeltetés vészhelyzeti erőátviteli

Névleges fényáram 60 másodperc után.	100% vagy EBLF
Az akkumulátor feszültsége lámpa gyújtása	176-276 V
Normál üzemi feszültség (DC)	220-240 V
Az akkumulátor feszültsége lámpa működés közben	176-276
Az akkumulátor töltöttségi garantált működés	176-275 V

Az akkumulátor feszültsége garantált gyulladás	186-275 V
Lumen arányát vészvilágítás előtétek (EBLF) (nom.)	0,7%
Névleges fényáram után 5 mp.	50% vagy EBLF

Elfogadása és alkalmazása

Energiahatékonysági index	A2 BAT
EMI 9 kHz ... 30 MHz	EN55015
EMI 30 MHz, ... 1000 MHz	-
biztonság	IEC 61347-2-3
Performance standard	IEC 60929
minőség Normál	ISO 9000: 2000
környezetvédelmi előírás	ISO 14001
Emisszió harmonikus áram	IEC 61000-3-2
EMC immunitás szabvány	IEC 61547

 Standard Opció	IEC68-2-6 F c
sokkok szabvány	IEC 68-2-29 Eb
páratartalom Normál	EN 61347-2-3 szabvány 11
jóváhagyási jelek	CE-jelölés ENEC tanúsítvány VDE-EMC tanúsítvány
hőmérséklet jelölés	igen
vészhelyzetek Norm	IEC 60598-2-22
Robogók és zajszint	<30 db="" a="" span="">

Termék adatok

termék teljes	872790090503800
Termék neve rendelésre	HF-14-35 P 2 TL5 HE III 220-240
EAN / UPC - Termék	8727900905038
Rendelési kód	90503800
helyi Code	HFP21435TL5III
Számlálója - Mennyiség csomagonként	1

Számlálója - dobozok per dobozában	12
Anyaga nem. (12NC)	913713031166
Nettó súly (mindegyik)	0,245 kg

Installatieschema a
